Na indústria de gás atual, a seleção de válvulas tem um impacto direto na segurança, confiabilidade e eficiência operacional do sistema. Isto é especialmente importante em aplicações de gás natural comprimido, onde o gás é armazenado e transferido sob alta pressão.
As válvulas CNG e as válvulas de gás tradicionais podem parecer semelhantes, mas não são automaticamente intercambiáveis. Suas classificações de pressão, materiais, sistemas de vedação, conexões, recursos de segurança e aplicações pretendidas podem ser muito diferentes. Selecionar uma válvula com base apenas na aparência ou no tamanho pode causar vazamentos, problemas de conexão, danos ao equipamento ou operação insegura.
Este artigo explica as principais diferenças entre as válvulas CNG e as válvulas de gás de uso geral e fornece orientação prática para selecionar a opção certa para um sistema de gás específico.

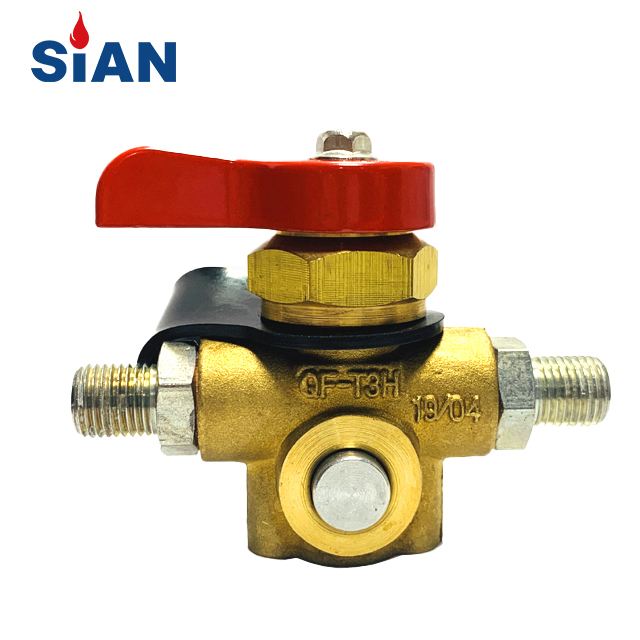

Válvula de cilindro SiAN QF-T3H CNG para aplicações em cilindros de gás de alta pressão.
O que são válvulas GNV?
As válvulas CNG são projetadas para sistemas de gás natural comprimido. O GNV é o gás natural armazenado em estado gasoso comprimido, geralmente dentro de cilindros, módulos de armazenamento, veículos ou equipamentos de enchimento.
Dependendo do projeto, uma válvula CNG pode ser usada para enchimento, armazenamento, descarga, isolamento ou alívio de pressão de gás. As aplicações típicas incluem veículos a gás natural, postos de abastecimento de GNV, cilindros de gás industrial e sistemas de gás natural de alta pressão.
As válvulas CNG devem ser selecionadas de acordo com o projeto do cilindro, pressão de trabalho, conexão de gás, requisitos de vedação, temperatura operacional e padrão aplicável. A linha de produtos CNG da SiAN inclui válvulas de fechamento para cilindros, válvulas para cilindros industriais, válvulas de enchimento e soluções de válvulas de alívio de pressão.
Vários modelos SiAN CNG, incluindo QF-T3H, CTF-3 e QF-T1B, estão listados com uma pressão de trabalho de 20 MPa. Contudo, as especificações exatas devem sempre ser confirmadas para o modelo e aplicação selecionados.
O que são válvulas de gás tradicionais?
"Válvula de gás tradicional" não é uma classificação técnica única de produto. Em geral, refere-se a válvulas utilizadas em sistemas de gás residenciais, comerciais, industriais ou de baixa e média pressão.
Essas válvulas podem incluir válvulas de esfera, válvulas globo, válvulas gaveta e válvulas de corte geral. Suas especificações dependem do meio gasoso, faixa de pressão, temperatura, tipo de conexão e condições operacionais.
Algumas válvulas de gás tradicionais podem ser adequadas para gás natural, mas isso não significa que sejam adequadas para GNV. Uma válvula projetada para uma tubulação ou aparelho convencional não deve ser instalada em um sistema de GNV de alta pressão, a menos que sua classificação de pressão, compatibilidade de gás, conexões, materiais de vedação e certificação tenham sido confirmados.
Principais diferenças entre válvulas CNG e válvulas de gás tradicionais
1. Capacidade de manuseio de pressão
A diferença mais importante é a faixa de pressão para a qual a válvula foi projetada. As válvulas GNV são desenvolvidas para sistemas de gás natural comprimido e devem suportar a pressão especificada pelo cilindro, veículo, módulo de armazenamento ou equipamento de enchimento.
Muitas válvulas de cilindros de GNV são projetadas para pressões de trabalho em torno de 20 MPa, embora os requisitos variem de acordo com o sistema e a norma aplicável. Por exemplo, o modelo SiAN QF-T3H está listado com uma pressão de trabalho de 20 MPa e uma especificação de meio CNG.
As válvulas de gás tradicionais podem ser projetadas para sistemas de baixa pressão, embora algumas válvulas industriais também possam ser fabricadas para serviços de alta pressão. Portanto, a distinção não deve basear-se apenas no nome da válvula. A pressão de trabalho real, os requisitos de teste, os ciclos de pressão e a documentação do produto devem ser verificados antes da instalação.
2. Materiais e durabilidade
Os materiais da válvula CNG devem fornecer resistência mecânica, resistência à corrosão, estabilidade dimensional e compatibilidade suficientes com gás natural comprimido. Dependendo do projeto, os materiais adequados podem incluir latão, aço inoxidável ou ligas de alumínio.
O material final depende da estrutura da válvula, requisitos de pressão, composição do gás, temperatura operacional e padrão aplicável. Os produtos de válvula CNG listados pela SiAN incluem construções em liga de cobre e liga de latão. A especificação do material deve ser confirmada para cada modelo, em vez de ser assumida em toda a linha de produtos.
As válvulas de gás tradicionais também podem usar latão, aço inoxidável, ferro fundido, bronze ou outros materiais. No entanto, um material adequado para uma instalação de gás de baixa pressão pode não fornecer o desempenho necessário num sistema de GNC de alta pressão.
A durabilidade também depende da precisão da usinagem, qualidade da rosca, superfícies de vedação, tratamento de superfície e resistência a ciclos repetidos de enchimento e descarga.

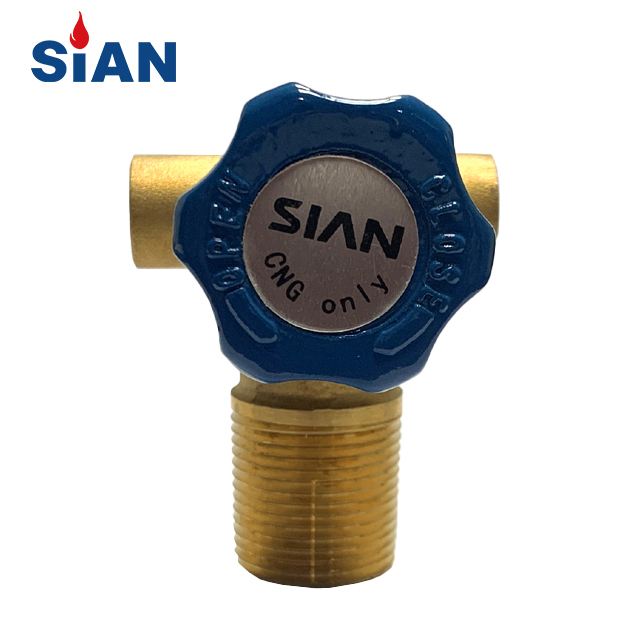

Válvula de cilindro SiAN CTF-3 CNG com construção em liga de cobre.
3. Segurança e alívio de pressão
Os sistemas de GNV exigem controle cuidadoso de condições anormais de pressão. Dependendo do projeto do cilindro e do sistema, uma válvula CNG pode ser combinada com um dispositivo de alívio de pressão, função de desligamento de emergência ou outro componente de segurança.
A proteção de alívio de pressão não está incluída automaticamente em todas as válvulas CNG. Pode ser integrado na válvula, instalado separadamente ou fornecido por outra parte do sistema.
As válvulas de gás tradicionais podem fornecer controle básico de desligamento, mas não são necessariamente projetadas para pressão, vibração, temperatura e condições de emergência encontradas em aplicações de GNV.
Antes de fazer o pedido, confirme se a válvula selecionada inclui um dispositivo de segurança, qual ajuste de pressão ou temperatura se aplica e se a configuração está em conformidade com o cilindro e os requisitos do projeto. Por exemplo, as informações do produto QF-T1B da SiAN listam uma configuração específica do dispositivo de segurança, mas essas informações se aplicam apenas a esse modelo.

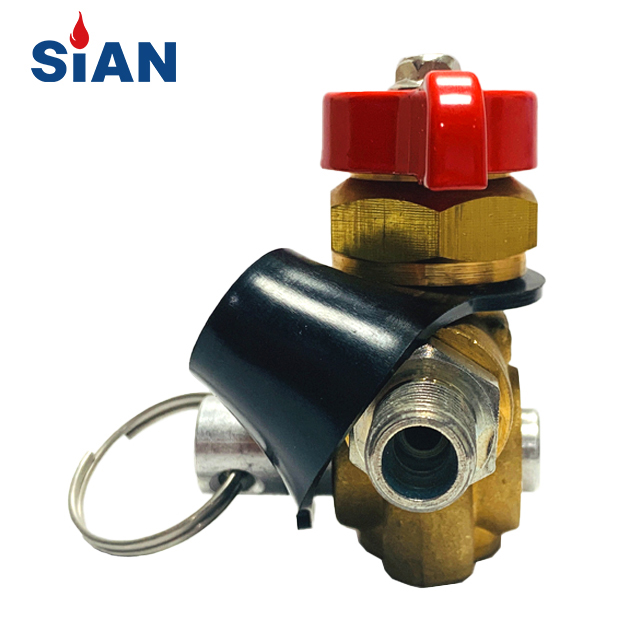

Visualização detalhada do produto de uma válvula de cilindro SiAN CNG.
4. Controle de fluxo e função de desligamento
Tanto as válvulas CNG quanto as válvulas de gás tradicionais podem controlar o fluxo de gás, mas suas funções dependem do projeto específico da válvula. Uma válvula de cilindro pode fornecer principalmente isolamento e fechamento, enquanto uma válvula de enchimento, válvula de alívio de pressão, regulador ou componente de controle de fluxo pode executar uma função diferente.
As válvulas CNG são projetadas para funcionar com equipamentos de armazenamento e distribuição de gás natural de alta pressão. Sua passagem interna, estrutura de vedação, mecanismo de operação e conexão de saída devem corresponder às condições de pressão e fluxo pretendidas.
Também é importante distinguir entre válvula e regulador. Uma válvula normalmente controla se o gás pode passar, enquanto um regulador reduz a pressão e mantém uma pressão controlada a jusante.
5. Conexões e Aplicação
Uma válvula CNG deve corresponder à rosca do gargalo do cilindro, rosca de saída, mangueira, regulador, conector de enchimento e outros equipamentos do sistema. Mesmo uma pequena diferença no tipo de rosca, tamanho, passo ou método de vedação pode causar falha na instalação ou vazamento de gás.
O modelo QF-T3H da SiAN é listado com rosca de entrada de 12 mm, rosca de saída M12 × 1,25-6g, pressão de trabalho de 20 MPa e diâmetro nominal de 4 mm. O modelo CTF-3 é listado com rosca de entrada PZ27.8, rosca de saída M12 × 1-6H, pressão de trabalho de 20 MPa e diâmetro nominal de 6 mm.
Estas especificações aplicam-se apenas aos respectivos modelos. Os compradores devem confirmar o desenho técnico completo e as dimensões da conexão antes de fazer um pedido.
As válvulas de GNV são comumente usadas em veículos a gás natural, equipamentos de enchimento de GNV, cilindros de gás industrial, módulos de armazenamento e sistemas de gás natural de alta pressão. As válvulas de gás tradicionais são usadas em uma ampla variedade de instalações de gás residenciais, comerciais e industriais.
Como escolher a válvula certa
Antes de comprar uma válvula CNG ou válvula de gás tradicional, forneça ao fornecedor o meio de gás, pressão de trabalho, tipo de cilindro ou tubulação, conexão de entrada, conexão de saída, temperatura operacional, frequência de enchimento, ambiente de instalação e certificação necessária.
Fator de seleção | Por que é importante |
Meio de gás | Confirma a compatibilidade com GNV ou outro gás |
Pressão de trabalho | Garante que a válvula corresponda à pressão do sistema |
Conexão de cilindro ou tubo | Evita problemas de instalação e vedação |
Conexão de saída | Confirma a compatibilidade com reguladores e mangueiras |
Dispositivo de segurança | Verifica os requisitos de alívio de pressão |
Temperatura operacional | Ajuda a determinar materiais e vedações adequados |
Frequência de preenchimento | Suporta avaliação de durabilidade |
Padrão aplicável | Confirma a conformidade do projeto |
A válvula deve ser selecionada como parte do sistema de gás completo e não apenas pela classificação de pressão ou preço.
Instalação e manutenção seguras
As válvulas CNG devem ser instaladas por pessoal qualificado usando ferramentas, acessórios, vedações e procedimentos de conexão compatíveis. Antes da instalação, inspecione o corpo da válvula, as roscas, as superfícies de vedação e as tampas protetoras quanto a danos ou contaminação.
Evite força de aperto excessiva, ferramentas incorretas e materiais de vedação inadequados, pois podem danificar as roscas ou as superfícies de vedação. Após a instalação, o sistema deve ser verificado quanto a vazamentos usando um método de inspeção apropriado.
Cilindros e equipamentos de GNV devem ser protegidos contra impactos, calor excessivo, contaminação e operação não autorizada. Qualquer válvula que apresente corrosão, deformação, roscas danificadas, vazamento ou resistência operacional anormal deve ser retirada de serviço e avaliada profissionalmente.
Por que escolher válvulas SiAN?
A SIAN Valves, operada pela Ningbo Fuhua Valve Co., Ltd., fornece válvulas de GLP, válvulas de cilindros de gás industrial, válvulas de GNV, válvulas de gases medicinais e válvulas de extintores de incêndio.
Sua linha de produtos GNV inclui soluções de fechamento, cilindros industriais, enchimento e válvulas de alívio de pressão. As páginas de produtos fornecem informações específicas do modelo, como meio de gás, pressão de trabalho, dimensões de conexão, diâmetro nominal, material, dispositivo de segurança e padrões aplicáveis.
Os clientes podem entrar em contato com a SiAN para confirmar o modelo correto, desenho técnico, compatibilidade de gás, classificação de pressão, dimensões de conexão, testes, certificação e requisitos de OEM. Visite o Gama de produtos de válvulas SiAN CNG para mais informações.
Perguntas frequentes
As válvulas CNG e as válvulas de gás tradicionais são intercambiáveis?
Não. Eles podem diferir em classificação de pressão, compatibilidade de gás, materiais, estrutura de vedação, conexões, recursos de segurança e certificação.
Todas as válvulas CNG são projetadas para a mesma pressão?
Não. As classificações de pressão variam de acordo com o modelo da válvula, cilindro, veículo, sistema de armazenamento e padrão aplicável.
Todas as válvulas CNG incluem proteção de alívio de pressão?
Não. A proteção de alívio de pressão pode ser integrada na válvula, fornecida separadamente ou fornecida por outra parte do sistema.
Qual material é adequado para uma válvula CNG?
Ligas de latão, aço inoxidável e alumínio podem ser usadas dependendo do projeto e da aplicação. O material final deve ser confirmado de acordo com pressão, compatibilidade de gases, temperatura e padrões aplicáveis.
Conclusão
As válvulas CNG são projetadas para atender aos requisitos de pressão, conexão, vedação, segurança e operação de sistemas de gás natural comprimido. As válvulas de gás tradicionais cobrem uma gama mais ampla de aplicações e podem não ser adequadas para serviços de GNV de alta pressão.
A escolha correta deve ser baseada no meio gasoso, pressão de trabalho, materiais, padrões de conexão, dispositivos de segurança, ambiente operacional, certificação e projeto completo do sistema.
A SiAN fornece válvulas para cilindros de GNV e soluções de válvulas de gás relacionadas para diferentes aplicações industriais. Ao confirmar os requisitos técnicos antes de fazer o pedido, as empresas podem reduzir os riscos de vazamento, melhorar a confiabilidade do sistema e selecionar uma válvula adequada para uma operação segura a longo prazo.
