As válvulas para cilindros de gás são projetadas de acordo com as propriedades do gás que controlam, a estrutura do cilindro e as condições de uso. Embora muitas válvulas possam parecer semelhantes, elas não são automaticamente intercambiáveis.
As válvulas para cilindros de oxigênio se destacam por seus recursos especializados de segurança e controle, tornando-as essenciais para aplicações médicas e industriais. O oxigênio suporta a combustão, opera em cilindros de alta pressão e requer controle cuidadoso de contaminação, vedação e fluxo de gás.
As válvulas usadas para nitrogênio, argônio, hélio, dióxido de carbono e outros gases podem ter diferentes requisitos de material, pressão, conexão e segurança. A compreensão dessas diferenças ajuda fornecedores de gás, prestadores de serviços de saúde, fabricantes e equipes de manutenção a selecionar a válvula correta para cada aplicação.

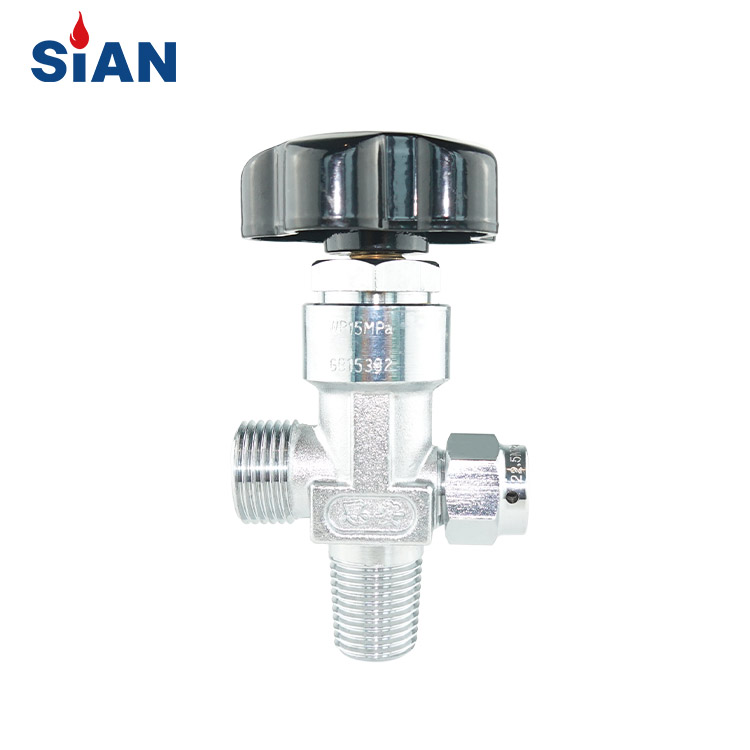

Válvula de cilindro de gás oxigênio SiAN QF-7D2. Veja o página oficial do produto para especificações específicas do modelo.
Por que as válvulas de oxigênio requerem atenção especial
O oxigênio não é inflamável por si só, mas apoia fortemente a combustão. Os materiais que podem ser aceitáveis no serviço de gás comum podem tornar-se inseguros se contiverem óleo, graxa, resíduos orgânicos ou outros contaminantes quando expostos ao oxigênio pressurizado.
Por esta razão, a seleção da válvula de oxigênio envolve mais do que verificar se a válvula pode suportar a pressão. A válvula também deve ser adequada para serviço com oxigênio, corretamente limpa, devidamente vedada e compatível com o cilindro e o equipamento a jusante.
Os requisitos também podem diferir entre oxigénio industrial e oxigénio medicinal. Os sistemas industriais podem ser usados para corte, soldagem, processamento de metais ou trabalho de laboratório, enquanto os sistemas médicos podem exigir controles adicionais relacionados à limpeza, segurança do paciente, regulação de fluxo e compatibilidade de equipamentos de saúde.
Composição do material e compatibilidade com oxigênio
A seleção do material é uma das diferenças mais importantes entre as válvulas dos cilindros de oxigênio e as válvulas usadas para outros gases. As válvulas de oxigênio geralmente usam latão ou aço inoxidável compatível com oxigênio, dependendo do projeto e da aplicação do produto. A liga, a condição da superfície, os componentes de vedação e o processo de fabricação devem ser avaliados em conjunto.
A questão principal não é simplesmente se um material é forte ou resistente à corrosão. Ele também deve funcionar com segurança em serviços de oxigênio pressurizado e evitar a criação de riscos desnecessários de ignição. Os componentes não devem conter óleo, graxa e outras substâncias que possam reagir em um ambiente enriquecido com oxigênio.
Válvulas para gases inertes como nitrogênio, argônio ou hélio podem usar latão, aço inoxidável, alumínio ou outros materiais adequados. No entanto, a adequação do material ainda depende do gás, pressão, temperatura, pureza e uso pretendido. Um material adequado para um serviço de gás não deve ser automaticamente aprovado para oxigênio.
Classificação de pressão e compatibilidade de cilindro
Os cilindros de oxigênio são normalmente preenchidos e armazenados em alta pressão, portanto a válvula deve corresponder à pressão nominal de trabalho do cilindro. O valor exato varia de acordo com o cilindro, modelo da válvula, exigência do mercado e norma técnica aplicável.
As páginas oficiais de produtos de oxigênio da SiAN fornecem informações específicas do modelo. Por exemplo, o modelo QF-7D2 08-857-712 está listado para serviço O₂/Ar/N₂ com uma pressão de trabalho de 15 MPa, uma rosca de entrada PZ27.8 e uma conexão de saída G5/8-INT. Estas especificações aplicam-se apenas a esse modelo.
Outras válvulas de cilindro de gás podem ter diferentes classificações de pressão e configurações de conexão. Uma válvula de nitrogênio ou argônio pode ser projetada para uma faixa de pressão semelhante, mas isso não a torna automaticamente adequada para oxigênio. O serviço de gás e a documentação técnica devem ser verificados antes da substituição.
A classificação de pressão também precisa ser diferenciada da pressão de entrega. A válvula do cilindro controla o acesso ao gás armazenado, enquanto um regulador de pressão normalmente reduz a pressão ao nível exigido pelo equipamento médico ou por um processo industrial.
Pressão Residual e Controle de Contaminação
Algumas válvulas de cilindro de oxigênio estão equipadas com uma função de pressão residual. Uma válvula de pressão residual, ou RPV, ajuda a manter a pressão positiva dentro do cilindro após o uso. Isso pode reduzir o risco de entrada de ar, umidade e contaminantes externos no cilindro quando a pressão cai.
Uma RPV não está incluída em todas as válvulas de oxigênio e seu design e desempenho dependem do modelo específico. Deve, portanto, ser tratado como uma característica específica do modelo e não como uma função padrão de todas as válvulas dos cilindros de oxigênio.
Mesmo quando um RPV é usado, o manuseio correto continua sendo essencial. A saída da válvula deve ser protegida contra sujeira e umidade, e o cilindro não deve ser aberto ou modificado por pessoal não qualificado.

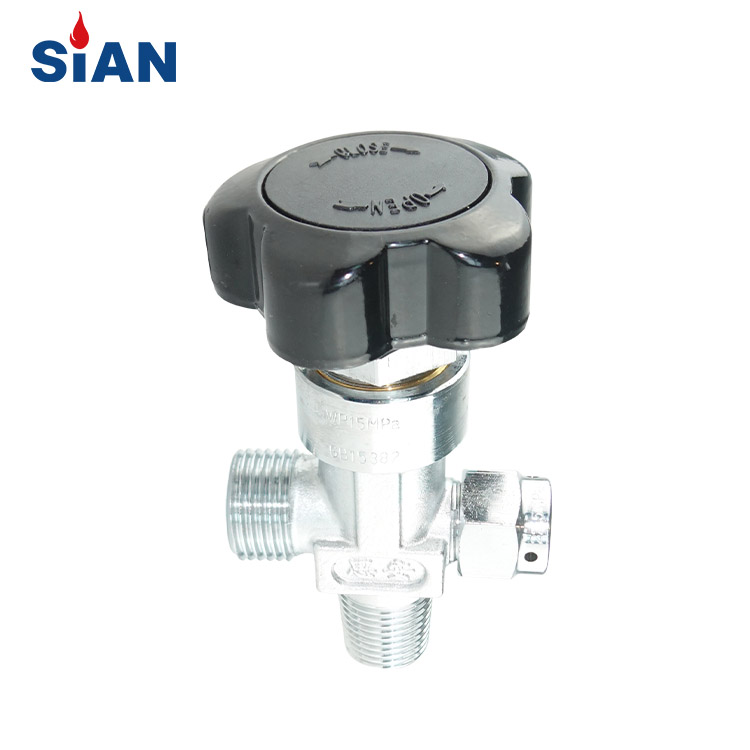

Válvula de cilindro de gás oxigênio tipo diafragma SiAN QF-21A. Suas especificações de pressão, conexão e segurança estão listadas no página oficial do produto.
Controle de Fluxo em Sistemas Médicos e Industriais
As válvulas do cilindro de gás oxigênio são responsáveis por abrir, fechar e isolar o fornecimento de gás. A entrega precisa é normalmente obtida pelo regulador, medidor de vazão, válvula de agulha ou equipamento de controle de gases medicinais conectado a jusante.
Em ambientes de cuidados de saúde, o oxigénio deve ser fornecido a um caudal adequado ao paciente e ao equipamento de tratamento. Medidores de vazão integrados e reguladores de precisão podem ajudar a fornecer oxigênio com precisão para atender aos requisitos clínicos, mas essas funções não devem ser atribuídas à válvula do cilindro, a menos que sejam especificamente incluídas no projeto do produto.
Em aplicações industriais, o oxigênio pode ser usado para corte, soldagem, suporte de combustão, processos de oxidação ou operações de laboratório. O controle de fluxo continua importante, embora a precisão necessária e o método de controle dependam do equipamento e do processo.
Para gases inertes como nitrogênio, hélio ou CO₂, a regulação do fluxo continua importante, mas normalmente é menos crítica do que em cenários de oxigenoterapia. No entanto, uma taxa de fluxo incorreta ainda pode afetar a qualidade da soldagem, os resultados laboratoriais, a estabilidade da pressão ou a eficiência da produção.
Requisitos de pureza, limpeza e vedação
A pureza do oxigênio é afetada pela fonte de gás, cilindro, processo de enchimento, válvula, regulador, mangueira e equipamento conectado. A válvula deve fornecer vedação eficaz e não deve introduzir contaminantes no caminho do gás.
Os componentes do serviço de oxigênio requerem limpeza e manuseio cuidadosos. Lubrificantes, partículas metálicas, poeira e resíduos orgânicos podem criar riscos de segurança quando expostos ao oxigênio pressurizado. Somente materiais e produtos de manutenção aprovados para o serviço de oxigênio pretendido devem ser usados.
As válvulas para nitrogênio, argônio, hélio ou dióxido de carbono também precisam evitar vazamentos e contaminação, mas seus requisitos de limpeza e materiais podem diferir de acordo com o gás e a aplicação. Isto não significa que outras válvulas de gás não tenham requisitos de segurança; significa que cada serviço de gás deve ser avaliado de acordo com os seus próprios perigos e condições de funcionamento.
Padrões e Certificação
As válvulas para cilindros de gás oxigênio podem ser fabricadas de acordo com normas nacionais ou internacionais, mas a conformidade deve sempre ser verificada para o modelo e mercado específico.
A válvula do cilindro de oxigênio QF-7D2 da SiAN está listada no padrão de produção GB15382-2009. Seu modelo QF-21A também está listado para serviço de O₂/Ar/N₂ com pressão de trabalho de 15 MPa, roscas de entrada e saída específicas, uma linha de dispositivos de segurança específica do modelo e GB15382-2009.
Estas especificações não se aplicam automaticamente a todas as válvulas de oxigênio fornecidas pelo fabricante. Os documentos de certificação e conformidade devem ser verificados em relação ao modelo exato do produto, configuração, classificação de pressão, conexão e aplicação pretendida.
Os sistemas de oxigênio médico também podem exigir aprovações ou documentação adicional dependendo do país, da instituição de saúde, do padrão do cilindro e da conexão do equipamento. Os compradores devem solicitar a folha de dados relevante, desenho técnico, instruções de instalação, relatório de teste, declaração de conformidade, informações sobre temperatura operacional e certificação aplicável antes da compra.
Como selecionar a válvula correta do cilindro de oxigênio
O primeiro passo é identificar o serviço e a aplicação do gás. Confirme se a válvula será usada para oxigênio industrial, oxigênio medicinal, ar enriquecido com oxigênio ou uma aplicação combinada de O₂/Ar/N₂.
Em seguida, verifique a rosca do pescoço do cilindro, a conexão de saída, a pressão de trabalho, o diâmetro nominal, o tipo de válvula e a direção de instalação. Esses detalhes devem corresponder ao cilindro e ao regulador a jusante. A semelhança visual não é suficiente para confirmar a compatibilidade.
O material, os componentes de vedação, os requisitos de limpeza com oxigênio, a função de pressão residual, o dispositivo de segurança e a faixa de temperatura operacional devem então ser revisados. Se a válvula for usada em um sistema médico ou de alta pureza, a limpeza e a documentação exigidas deverão ser confirmadas antes do pedido.

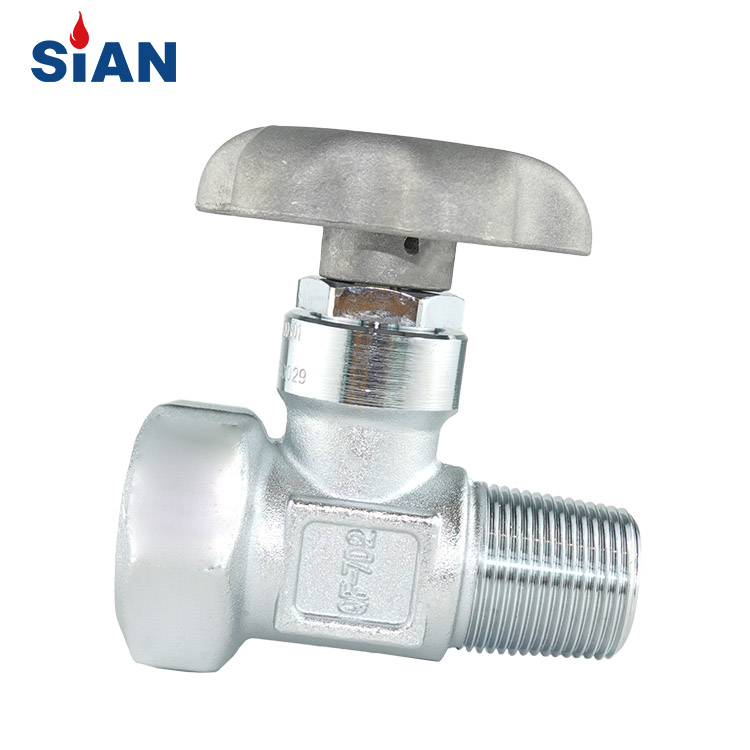

Outra configuração de válvula de cilindro de gás nitrogênio e oxigênio SiAN para aplicações industriais de cilindros de gás.
Uma válvula adequada é aquela que corresponde ao sistema de gás completo. Escolher um modelo apenas porque possui a rosca ou classificação de pressão correta ainda pode criar problemas se o serviço de gás, o material de vedação ou o escopo de certificação forem inadequados.
Instalação e Manutenção
As válvulas de oxigênio devem ser instaladas por pessoal treinado seguindo as instruções do fabricante. Antes da instalação, inspecione a válvula, a conexão do cilindro, as roscas, as vedações e a saída quanto a danos ou contaminação.
Não utilize lubrificantes à base de óleo, vedantes não aprovados ou acessórios incompatíveis. Evite impactos, aperto excessivo, modificações não autorizadas e abertura rápida e descontrolada da válvula. O sistema de gás deve ser testado quanto a vazamentos após a instalação.
Os cilindros devem ser protegidos e armazenados em uma área adequada e ventilada, longe de calor, faíscas, óleo, graxa e materiais combustíveis. Se uma válvula se tornar difícil de operar, apresentar danos visíveis ou falhar no teste de vazamento, ela deverá ser retirada de serviço e inspecionada por pessoal qualificado.
Soluções de válvula de cilindro de oxigênio e gás SiAN
A SIAN, operada pela Ningbo Fuhua Valve Co., Ltd., fornece válvulas para cilindros de gás industrial, válvulas para gases medicinais e produtos relacionados. É oficial Gama de válvulas de cilindro O₂/Ar/N₂ inclui tipo agulha, tipo diafragma, conexão axial e outras configurações de válvula.
As especificações do produto variam de acordo com o modelo. Os clientes devem fornecer o tipo de gás, o padrão do cilindro, a pressão de trabalho, a rosca de entrada, a conexão de saída, a temperatura, a aplicação e os documentos de segurança ou certificação necessários para que a configuração correta possa ser confirmada.
Perguntas frequentes
Uma válvula para nitrogênio ou argônio pode ser usada para oxigênio?
Não automaticamente. A válvula deve ser verificada quanto ao serviço com oxigênio, incluindo seus materiais, condição de limpeza, componentes de vedação, classificação de pressão e documentação aplicável.
Todas as válvulas do cilindro de oxigênio incluem uma válvula de pressão residual?
Não. As funções de pressão residual são específicas do modelo e devem ser confirmadas na ficha técnica do produto.
A válvula do cilindro de oxigênio controla o fluxo de entrega final?
Normalmente, a válvula do cilindro fornece fechamento e isolamento de gás, enquanto um regulador a jusante, medidor de vazão ou dispositivo de controle gerencia a pressão e o fluxo de entrega final.
Qual classificação de pressão uma válvula de oxigênio deve ter?
A classificação de pressão correta depende do cilindro, do modelo da válvula, dos requisitos locais e da aplicação. Por exemplo, SiAN lista alguns modelos de O₂/Ar/N₂ a 15 MPa, mas este valor não deve ser aplicado a todas as válvulas de oxigênio.
Conclusão
As válvulas de cilindro de gás oxigênio diferem de outras válvulas de cilindro de gás porque o serviço de oxigênio requer controle cuidadoso de pressão, materiais, limpeza, vedação e risco de contaminação. O oxigênio suporta a combustão, portanto a válvula e os componentes conectados devem ser adequados para o serviço pretendido e manuseados corretamente.
A escolha correta depende da configuração completa, incluindo gás, cilindro, pressão, conexões, regulador, ambiente operacional, funções de segurança e documentos de certificação. Visite Válvulas SiAN para explorar soluções de válvulas para cilindros de gás oxigênio e solicitar informações técnicas específicas do modelo para sua aplicação.
